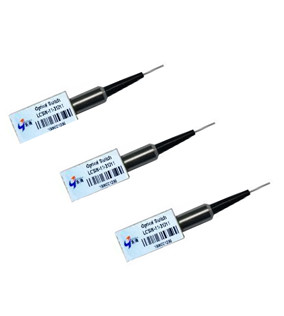

ВОЛОКОННООПТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ULTRA-MINI 1X1/1X2/2X2BYPASS
Особенности:
1. низкие вносимая потеря & перекрестные помехи
2. Широкий работая диапазон длины волны
3. Двухнаправленный
Применения:
1. Предохранение от & восстановление сети
2. Преграждать канала
3. Модуль & системная интеграция
4. Инструментирование
5. Конфигурируемое OADM
Спецификации представления:
| Параметр | Блоки | Однорежимный | Мультимодный | ||
|
Работая длина волны 1x1, 1x2 Ввод Loss1, 2 2x2B |
nm
dB |
1290~1330 и/или 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 или 850&1310 | |
| Возвратите Loss1, длины волны потери поляризации 2 потерю зависимой зависимую | dB dB dB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Помеха Повторимость |
dB dB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Время переключателя | госпожа | ≤ 4 | |||
| Стойкость | времена | ≥ 107 | |||
| Напряжение тока переключателя | VDC | 2.7~3.3 или 4.5~5.5 | |||
|
Запирать на задвижку 30~36@3V управляя или 20~24@5V управляя мамами переключателя настоящими Не-запирать на задвижку 42~51@3V управляя или управлять 28~34@5V |
|||||
|
Сила регулируя влажность хранения температуры хранения влажности деятельности рабочей температуры Тип волокна |
mW °C %RH °C %RH |
Волокно Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 или 62.5/125 |
||
| Тип размер отрезка провода пакета |
mm |
волокно 250mm обнаженное или трубка 27.0L x 10.4W x 7.2H 900mm свободная | |||
Примечание: 1. измеренный без соединителей; IL будет 0.3dB хуже и RL будет 5dB понизить с соединителями
2. измеренный с источником СИД или VSCEL оптически для мультимодного типа
Механические размеры (блок: mm)
Электрическое определение штырей
|
Тип |
Светлый путь |
Поводковый палец |
Монитор |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Запирать на задвижку |
1до 2 |
1до 2 |
1до 2/3-4 |
V+ |
GND |
КОНЕЦ |
ОТКРЫТЫЙ |
|
- |
1до 3 |
1до 4 |
GND |
V+ |
ОТКРЫТЫЙ |
КОНЕЦ |
|
|
Не-запирать на задвижку |
1до 2 |
1до 2 |
1до 2/3-4 |
V+ |
GND |
КОНЕЦ |
ОТКРЫТЫЙ |
|
- |
1до 3 |
1до 4 |
GND |
GND |
ОТКРЫТЫЙ |
КОНЕЦ |
|
Диаграмма функции
Упорядочение информации:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
Оптически переключатель Тип переключателя |
Длина волны |
|
Режим переключателя |
Тип волокна |
Длина волокна |
Соединитель |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
1=250um SM |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
2=900um SM |
2=1m |
2=FC/UPC |
|||
|
Обход M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
