Малопотертое гибкого малопотертого коаксиального кабеля HCTAY белое для беспроводного сообщения

Обычный коаксиальный кабель RF

• Снабженные стандарты
• Кабель дальней связи 1092-2013 YD/T - пенился диэлектрик полиолефина, наружный проводник, коаксиальный кабель радиочастоты 50 омов для беспроводного сообщения
• Кабели связи GB/T 17737.1-2013 коаксиальные – часть 1: Родовая спецификация - генерал, определения и требования
• Кабел-часть 9 связи 61196-9:2014 IEC коаксиальная: Секционная спецификация для гибких кабелей RF
• Испытания 60332-1-2:2015 IEC по кабели электрических и стекловолокна под условиями огня – частью 1-2: Тест для вертикального распространения пламени для одиночного изолированного провода или кабел-процедуры для 1 kW смешал заранее пламя
• Измерение 61034-2:2019 IEC плотности дыма кабелей горя под определенной услови-частью 2: Методика проверки и требования
• Испытание 60754-1:2019 IEC по газы эволюционировало во время сгорания материалов от кабелей – части 1: Определение содержания газа кислоты галоида
• Испытание 60754-2:2019 IEC по газы эволюционировало во время сгорания материалов от кабелей – части 2: Определение кислотности (измерением пэ-аш) и проводимости
  • Характеристики продукта
• Обычный коаксиальный кабель RF использует наружного проводника круговой рифленой структуры, для того чтобы быть с более высокой механической прочностью и некоторыми гнуть свойствами.
• Обычный коаксиальный кабель RF имеет более высокое проведение само-запечатывания и превосходное сопротивление влаги.
•

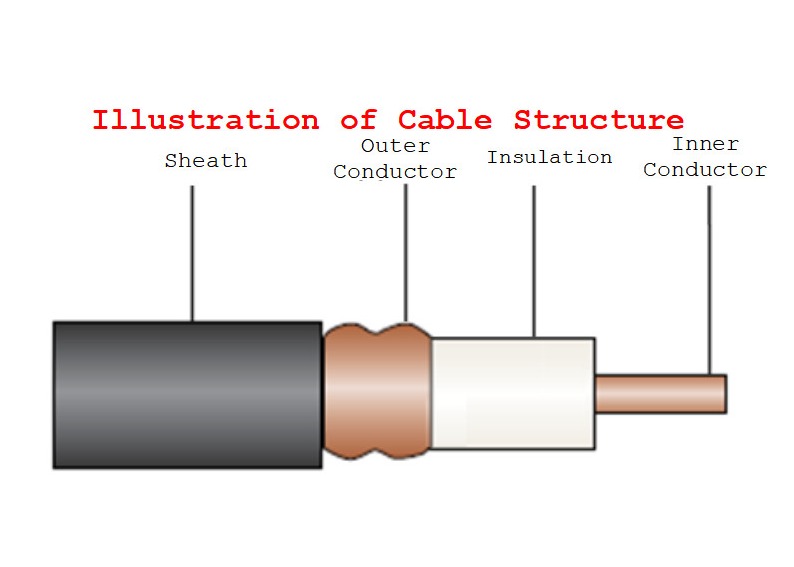

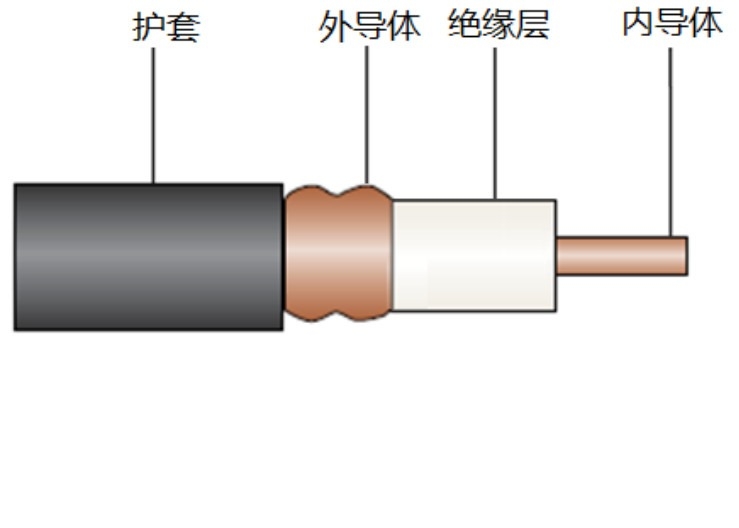

• Структурные параметры

• Модель продукта	Внутренний проводник		Изоляция	Наружный проводник		Наружная оболочка
  	Тип	Диаметр		Тип	Диаметр	Тип	Диаметр
  HCAAY (Z) - 50-6 (1/4 ")	Медный одетый алюминиевый провод	2.60mm	Физическ-пенят изоляция полиэтилена	Трубка циркуляра рифленая медная	7.70mm	Черный полиэтилен или пламя низкого дыма свободное от галоид - retardant полиолефин	8.80mm
  HCAAY (Z) - 50-8 (3/8")	Медный одетый алюминиевый провод	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2 ")	Медный одетый алюминиевый провод	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8")	Ровная медная трубка	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (Малопотертое 7/8")	Ровная медная трубка	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4")	Ровная медная трубка	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8")	Трубка спирали рифленая медная	17.40mm			46.50mm		49.50mm

Механические & экологические свойства

Электрические свойства

• Модель продукта			HCAAY (Z) - 50-6 (1/4 ")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (1/2 ")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (Малопотертое 7/8")	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Средний характеристический импеданс (Ω)			50±2
  Тариф передачи (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Емкость (pF/m)			77	76	76	76	76	76	76
  Диэлектрическая прочность (V, DC, 1min)			2000	2500	6000	10000	10000	10000	15000
  Минимальное сопротивление изоляции (MΩ·km)			5000	5000	10000	10000	10000	10000	10000
  Испытание искры оболочки (V, AC, действующее значение)			3000	5000	8000	8000	8000	10000	10000
  Максимальный показатель ослабления (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  Максимальное VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
