Ом HCAHY коаксиального кабеля 50 волнистой трубы супер гибкий

Ом HCAHY коаксиального кабеля 50 волнистой трубы супер гибкий

• Снабженные стандарты
• Кабель дальней связи 1092-2013 YD/T - пенился диэлектрик полиолефина, наружный проводник, коаксиальный кабель радиочастоты 50 омов для беспроводного сообщения
• Кабель дальней связи 1119-2014 YD/T -, который пенят коаксиальный кабель радиочастоты диэлектрика и волнистой трубы полиэтилена супер гибкий для беспроводного сообщения
• Кабели связи GB/T 17737.1-2013 коаксиальные – часть 1: Родовая спецификация - генерал, определения и требования
• Кабел-часть 9 связи 61196-9:2014 IEC коаксиальная: Секционная спецификация для гибких кабелей RF
• Испытания 60332-1-2:2015 IEC по кабели электрических и стекловолокна под условиями огня – частью 1-2: Тест для вертикального распространения пламени для одиночного изолированного провода или кабел-процедуры для 1 kW смешал заранее пламя
• Измерение 61034-2:2019 IEC плотности дыма кабелей горя под определенной услови-частью 2: Методика проверки и требования
• Испытание 60754-1:2019 IEC по газы эволюционировало во время сгорания материалов от кабелей – части 1: Определение содержания газа кислоты галоида
• Испытание 60754-2:2019 IEC по газы эволюционировало во время сгорания материалов от кабелей – части 2: Определение кислотности (измерением пэ-аш) и проводимости
  • Характеристики продукта
• Супер гибкий коаксиальный кабель RF использует наружного проводника спиральной рифленой структуры, с большой глубиной рифлевания и весьма высокой гибкостью;

• Оно главным образом использовано в форме собрания в проектировать применения.

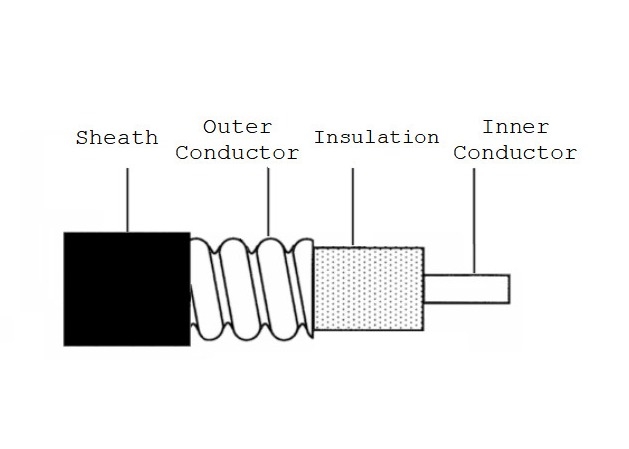

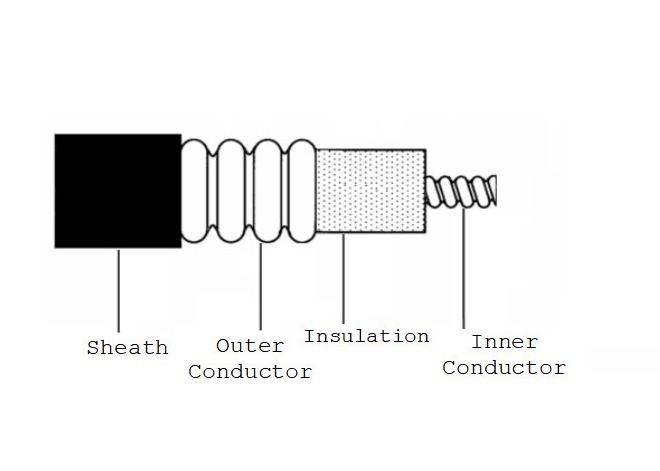

• Структурные параметры

• Модель продукта	Внутренний проводник		Изоляция	Наружный проводник		Наружная оболочка
  	Тип	Диаметр		Тип	Диаметр	Тип	Диаметр
  HCAHY (Z) - 50-5 (Супер гибкое 1/4 ")	Медный одетый алюминиевый провод	1.90mm	Физическ-пенят изоляция полиэтилена	Трубка спирали рифленая медная	6.40mm	Черный полиэтилен или пламя низкого дыма свободное от галоид - retardant полиолефин	7.50mm
  HCAHY (Z) - 50-7 (Супер гибкое 3/8")	Медный одетый алюминиевый провод	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (Супер гибкое 1/2 ")	Медный одетый алюминиевый провод	3.55mm			12.00mm		13.30mm
  HHTAY (Z) - 50-21 (Супер гибкое 7/8")	Трубка спирали рифленая медная	9.40mm		Трубка циркуляра рифленая медная	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (Супер гибкое 1-1/4")	Трубка спирали рифленая медная	13.60mm			35.80mm		38.50mm


• Механические & экологические свойства

  Модель продукта	Минимальный радиус загиба на одиночное время	Минимальный радиус загиба на множественные времена (15 раз)	Максимальное растяжимое сопротивление	Температура установки	Работая температура
  HCAHY (Z) - 50-5 (Супер гибкое 1/4 ")	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (Супер гибкое 3/8")	15mm	50mm	950N
  HCAHY (Z) - 50-9 (Супер гибкое 1/2 ")	17mm	55mm	800N
  HHTAY (Z) - 50-21 (Супер гибкое 7/8")	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (Супер гибкое 1-1/4")	150mm	200mm	свойства 1800NElectrical

• Электрические свойства

  Модель продукта			HCAHY (Z) - 50-5 (Супер гибкое 1/4 ")	HCAHY (Z) - 50-7 (Супер гибкое 3/8")	HCAHY (Z) - 50-9 (Супер гибкое 1/2 ")	HHTAY (Z) - 50-21 (Супер гибкое 7/8")	HHTAY (Z) - 50-31 (Супер гибкое 1-1/4")
  Средний характеристический импеданс (Ω)			50±2
  Тариф передачи (30~200MHz)			83%	82%	83%	88%	88%
  Емкость (pF/m)			77	76	76	76	76
  Диэлектрическая прочность (V, DC, 1min)			2000	2500	2500	6000	10000
  Минимальное сопротивление изоляции (MΩ·km)			5000	5000	10000	10000	10000
  Испытание искры оболочки (V, AC, действующее значение)			3000	3000	5000	8000	10000
  Максимальный показатель ослабления (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  Максимальное VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
