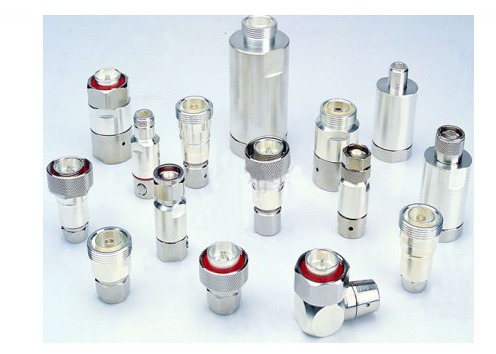

Тип сборки кабеля n RF коаксиловый разъем RF 75 омов

Тип сборки кабеля n RF коаксиловый разъем RF 75 омов

• Снабженные стандарты
• Коаксиловые разъемы радиочастоты 50Ω YD/T 1967-2018 для мобильной телефонной связи
• Переходники радиочастоты 50Ω YD/T 3354-2018 коаксиальные для мобильной телефонной связи
• Соединители радиочастоты GB/T 11313.1-2013. Часть 1: Родовая спецификация. Общие требования и измеряя методы
• Соединители радиочастоты GB/T 11313.4-2007. Часть 4: Коаксиловые разъемы R.F. с внутренним диаметром наружного проводника 16mm (0,63 внутри) с соединением винта - омами характеристического импеданса 50 (типом 7-16)
• Соединители радиочастоты GB/T 11313.16-2015. Часть 16: Коаксиловые разъемы R.F. с внутренним диаметром наружного проводника 7mm (0.276in) с соединением винта - характеристическим импедансом 50Ω (75Ω) (типом n)
  • Характеристики продукта
• Низкое VSWR, низкая вносимая потеря, низкая интермодуляция и другие особенности;
• Легкость установки, хорошая герметизирующ представление и высокую защиту & делающ ранг водостойким;
• Главным образом использованный для соединения радиочастоты и пропускающих влагу коаксиальных кабелей;

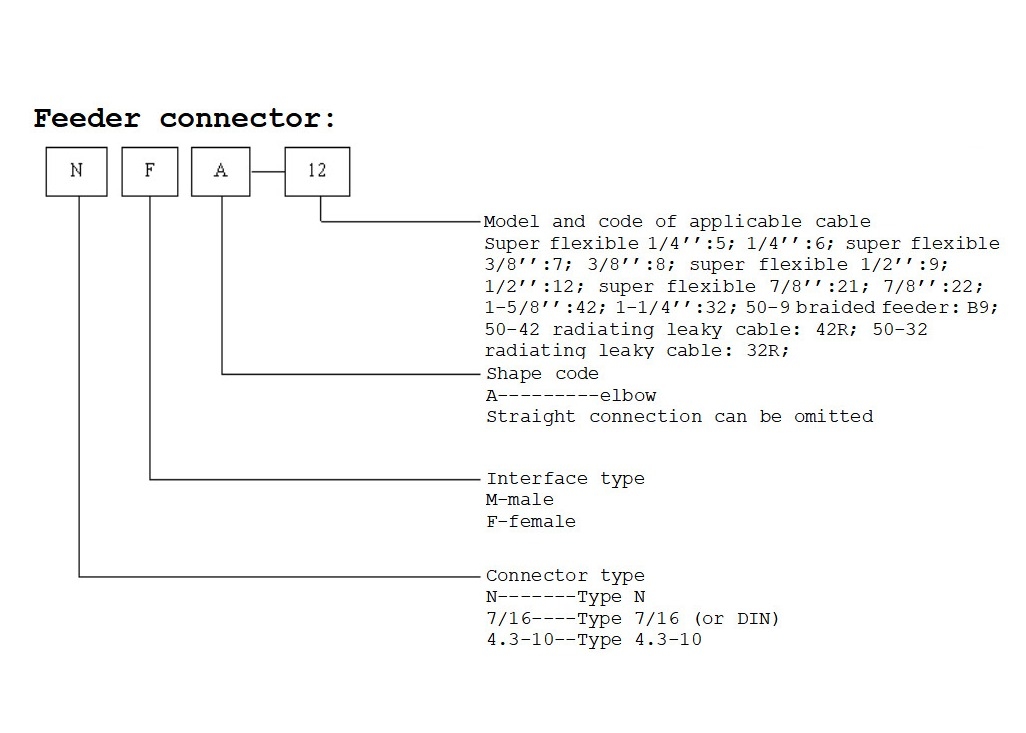

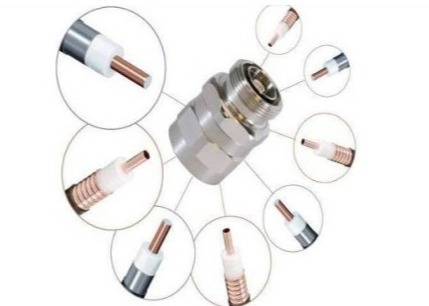

• Соединители фидера главным образом для установки в конце радиочастоты и пропускающих влагу коаксиальных кабелей;

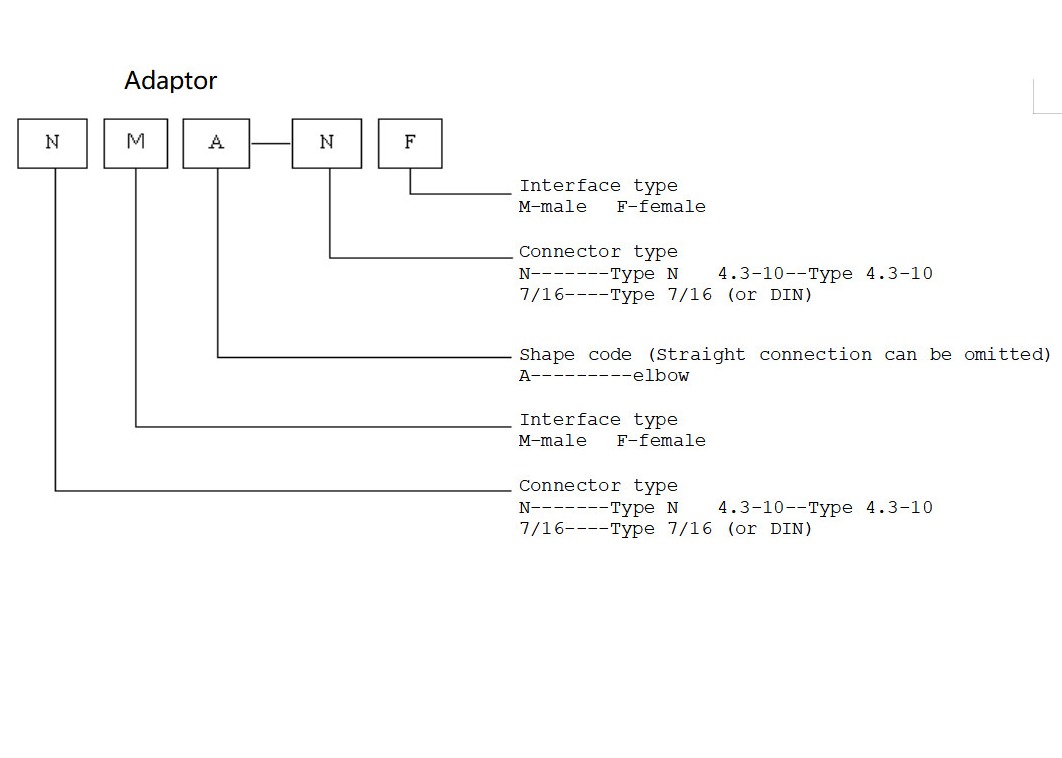

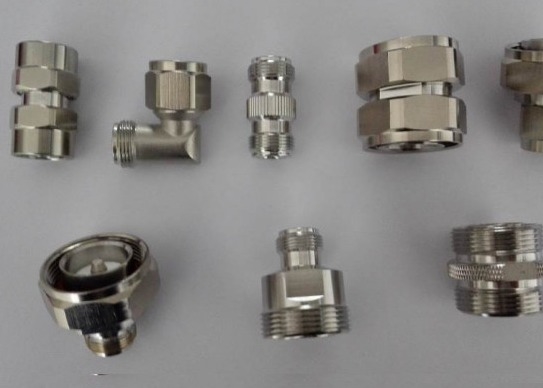

• Переходники главным образом использованы для соединения между различными видами или таким же видом соединителей.
•
• Технический параметр

  		Тип n	Тип DIN	Тип 4.3-10
  Структурные параметры
  Центровой контакт	Центральный штырь	Серебр-покрытая латунь	Серебр-покрытая латунь	Серебр-покрытая латунь
  	Централь поднимает домкратом	Серебряная покрытая бронза олова	Серебряная покрытая бронза олова	Серебряная покрытая бронза олова
  Изолятор		PTFE	PTFE	PTFE
  Раковина		латунь покрытая Три-сплавом	латунь покрытая Три-сплавом	латунь покрытая Три-сплавом
  Герметизируя часть		Силиконовая резина	Силиконовая резина	Силиконовая резина
  Характеристический импеданс		50Ω	50Ω	50Ω
  Вносимая потеря	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Контактное сопротивление	Внутренний проводник	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Наружный проводник	≤0.25	≤0.20mΩ	≤0.60mΩ
  Сопротивление изоляции		5000mΩ	≥10000mΩ	≥5000mΩ
  Выдерживая напряжение тока (минимум)		2,5	4.0KV	2.5KV
  Напряжение тока деятельности (максимум)		1.4KV	2.7KV	1.4KV
  интермодуляция Трех-заказа (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Механические свойства
  Сила удерживания датчика теста		0.56N	≥6N	≥1.5N
  Соединяя вращающий момент	Нормальный вращающий момент	0.7~1.1Nm	20~28Nm	5~15Nm
  	Выдерживать вращающий момент	≥1.7Nm	≥30Nm	≥18Nm
  Механическая выносливость		500 раз	500 раз	500 раз
  Температура окружающей среды		-65~+160℃	-65~+160℃	-65~+160℃

•
