Кабель коаксиала RoHS крытой радиации охвата сигнала широкоформатной пропускающий влагу

Кабель крытой радиации охвата широкоформатной пропускающий влагу

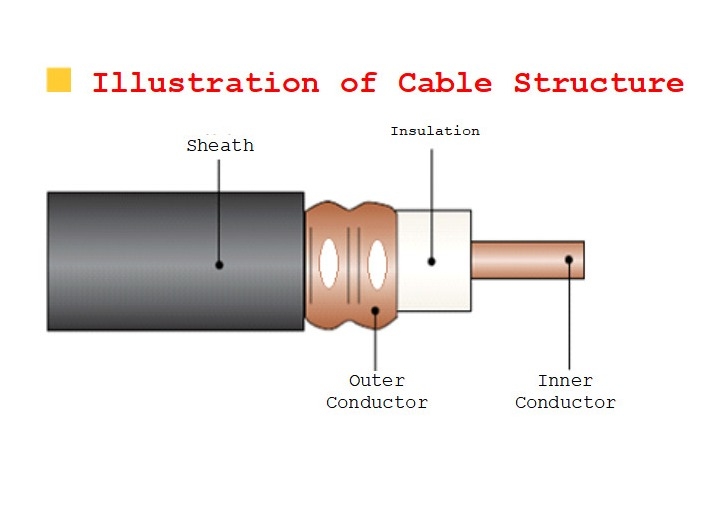

• Структурные параметры

  Модель продукта	Внутренний проводник		Изоляция	Наружный проводник		Наружная оболочка
  	Материал	Диаметр		Материал	Диаметр	Материал	Диаметр
  HLRCACY (z) - 50-12F (1/2 ")	Медный одетый алюминиевый провод	4.80mm	Физическ-пенят изоляция полиэтилена	В оболочке продольное края посадки прокладки меди пробитого отверстия	13.50mm	Черный полиэтилен или пламя низкого дыма свободное от галоид - retardant полиолефин	15.80mm
  HLRCTCY (z) - 50-22F (7/8")	Ровная медная трубка	9.00mm			24.00mm		27.80mm


• Механические & экологические свойства

  Модель продукта	Минимальный радиус загиба на одиночное время	Минимальный радиус загиба на множественные времена (15 раз)	Максимальное растяжимое сопротивление	Температура установки	Работая температура
  HLRCACY (z) - 50-12F (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (z) - 50-22F (7/8")	250mm	300mm	1300N


• Электрические свойства

  Модель продукта		HLRCACY (z) - 50-12F (1/2 ")	HLRCTCY (z) - 50-22F (7/8")
  Средний характеристический импеданс (Ω)		50±2
  Тариф передачи		90%
  Емкость (pF/m)		76
  Диэлектрическая прочность (v, DC, 1min)		6000	10000
  Минимальное сопротивление изоляции (MΩ·km)		10000
  Испытание искры оболочки (v, AC, действующее значение)		8000	8000
  Продольная амортизация dB/100m ±5%,℃ 20	800MHz	7,3	4,2
  	900MHz	8,0	4,5
  	1800MHz	12,8	7,3
  	1900MHz	13,2	7,8
  	2000MHz	14,2	8,0
  	2200MHz	15,0	9,1
  	2400MHz	16,6	9,7
  	2600MHz	18,5	10,5
  	2700MHz	18,8	11,1
  	3400MHz	25,5	14,0
  	3500MHz	28,1	14,7
  	3600MHz	29,5	15,6
  Соединяя потеря dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
