| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Wuhan ETERN Optoelectronics |
| Сертификация: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| Номер модели: | AAWG |
| Количество мин заказа: | 2PCS |
| Цена: | negotiable |
| Упаковывая детали: | Коробка |
| Условия оплаты: | T/T |
| Поставка способности: | 150k направляется в месяц |
| Качество: | Высокая стабильность и высокая надежность | Дистанционирование канала: | 150 GHz |
|---|---|---|---|
| Вносимая потеря (типичная): | 5.5dB, 5.0dB, 4.5dB | Рабочая температура: | -5 к +65℃ |
| Применение: | Радиосвязи, сеть предприятий, сеть кампуса | Проведение деятельности: | Низкая вносимая потеря, высокая изоляция |
| Выделить: | wdm 5.0dB в компьютерных сетях,wdm 150GHz в компьютерных сетях,Цифровой демультиплексор 32CH |
||

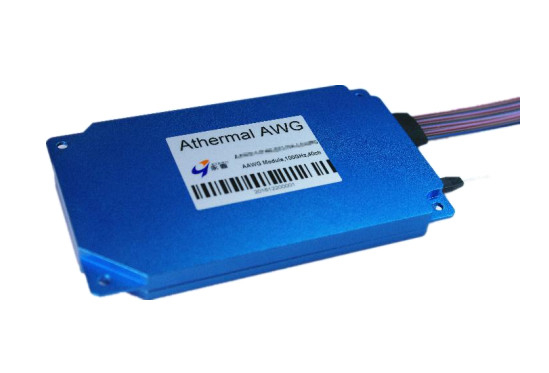

150GHZ РАЗМЕЧАЯ ГАУССОВОЕ AAWG 32CH MUX/DEMUX
WDM 5.0dB в демультиплексоре компьютерных сетей 32CH цифров
Особенности:
1. Athermal дизайн над температурной амплитудой рабочей температуры
2. Компактный размер
3. Высокие стабильность и надежность
4. Низкая вносимая потеря, высокая изоляция
Применения:
1. Передача WDM
2. Сеть метро и долгого пути
Спецификация представления:
| Параметр | Блоки | Значение | |
| Каналы | 16 | ||
| Дистанционирование канала | GHz | 150 | |
| Passband ссылки | GHz | ±6.25 | |
| Точность длины волны | после полудня | ±50 | |
| Вносимая потеря1 | Тип. | dB | 5,0 |
| Максимальный. | 6,0 | ||
| Единообразие вносимой потери | dB | ≤1.5 | |
| Потеря поляризации зависимая (PDL) | dB | ≤0.5 | |
| ширина полосы частот 1dB | nm | ≥0.13 | |
| ширина полосы частот 3dB | nm | ≥0.19 | |
| Изоляция смежного канала | dB | ≥24 | |
| Несмежная изоляция канала | dB | ≥28 | |
| Полная помеха | dB | ≥21 | |
| Потеря возвращения | dB | ≥42 | |
| Хроматичное рассеивание (CD) | ps/nm | -30 | +30 | |
| Рассеивание режима поляризации (PMD) | ps | ≤1.0 | |
| Рабочая температура | ℃ | -5 до +65 | |
| Температура хранения | ℃ | -40 до +85 | |
Примечание: 1. Testred с соединителями.
Механические размеры (блок: mm):
Упорядочение информации:
| Athermal AWG | Дистанционирование | Тип | Номер Ch | Начатый Ch | Длина волокна | Соединитель | Применение | Пакет | ||||||
| Общее | Лента | Разветвитель | ||||||||||||
| AAWG | 15=150GHZ | F=Flat-Top | 16=16ch | C21=C21 | 00=Adaptor | 1=None | M=Mux | M=Module | ||||||
| G=Gaussian | 32=32ch | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=Demux | R=Rack | ||||||||
| 40=40ch | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux & Demux | ||||||||||
| 44=44ch | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48ch | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 7=SC/APC | ||||||||||||||
| X=Special | ||||||||||||||
