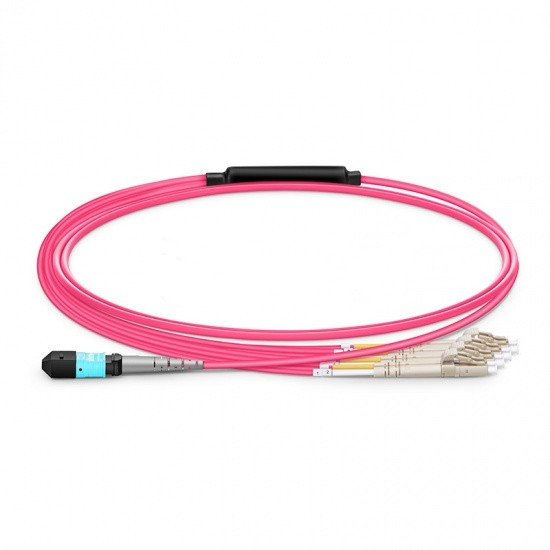

MTP (f) - гибкий провод 1m 8core ветви 4*LC/UPC двойной Fiber10G MM OM4

MTP(F)-4*LC/UPC Dual Fiber10G MM OM4 Branch Patch Cord 1m 8core
MTP(F)-4*LC/UPC Dual Fiber10G MM OM4 Branch Patch Cord 1m 8core
Основная информация
Место происхождения: Китай
Фирменное наименование: Wuhan ETERN Optoelectronics
Сертификация: RoHS
Номер модели: Кабель ветви MTP/MPO
Количество мин заказа: 2pcs
Цена: Negotiable
Упаковывая детали: Одиночный деталь
Условия оплаты: T/T
Поставка способности: 100k в месяц
Лучшая цена Контакт
Подробная информация
Тип волокна: SM или MM Применение: Сеть FTTH FTTB FTTX, &amp FTTA FTTH BBU RRU RRH LTE; Базовая станция, для связи ODF внутренней, для
Длина: Подгонянный Вносимая потеря: ≤0.35dB
Соединитель: ST MU SC LC FC Материал: PVC, LSZH, PVC/LSZH
Название продукта: Гибкий провод оптического волокна Цвет: aqua или Cusomized
Длина волны: 850 nm Отсчет волокна: Дуплекс
Проверка качества: тест 100% перед грузить Польский: PC/UPC/APC
Реальная фабрика: Да
Высокий свет:

OM4 MM гибкого провода ветви

,

гибкий провод ветви 8core 1m

,

Гибкий провод стекловолокна MTP

Характер продукции

1m 8core MTP (f) - гибкий провод ветви 4*LC/UPC двойной Fiber10G MM OM4, полярность b, низкая вносимая потеря, нагнетание (OFNP)

Кабель ветви MTP/MPO



Кабель ветви LC передачи ETERN MPO главным образом использован к подключению модуля 40G QSFP+ оптически и модуля 10G SPF+ оптически, передавая и получая массива каналов терминала 4 MPO. Соответственно подключите оптически порт на модуле SFP через заказ канала, определите функцию канала волокна на порте LC заранее, и располагающ с двухшпиндельными chlips потребители могут соединить приборы легко.





Особенности



Небольшой размер, легкое соединение, фиксирование LC двухшпиндельные, легкие для TX и RX определяют и устанавливают, могут выбрать от MPO и MTP.





Применение



Кабельная система оптического волокна высокой плотности, высокое интегрированное оборудование и приборы, коммуникационное устройство точности, компонент QSFP, проводка центра данных, применение соединения 40G/100G&10G/40G.





Технические данные



Конструкция Описание
Отсчет волокна 8-144 волокна
Режим волокна Одиночный режим: OS2 9/125µm мультимодное: OM4 50/125µm, OM3 50/125µm
Бренд волокна Многорежимное волокно Corning ClearCurve® и SMF-28® стекловолокно ультра
Соединитель a MTP® женское, мужской; MPO женское, мужской
Бренд соединителя США Conec MTP®, Senko MPO Plus®
Соединитель b LC, SC, FC, ST
Полярность Тип a, тип b, тип c
Оценки куртки кабеля Дым нагнетания (OFNP) низкий нул рослост галоида (LSZH) (PVC)




Таблицы расцветки MTP® MPO LC
Куртки кабеля OS2: Желтый цвет
OM4: Маджента
OM3: Aqua		 OS2: Желтый цвет
OM4: Маджента
OM3: Aqua		 OS2: Желтый цвет
OM4: Маджента
OM3: Aqua
Соединители OS2: Зеленый цвет
OM4/OM3: Aqua		 OS2: Зеленое OM4/OM3: Aqua Одиночный режим: UPC голубой, зеленый цвет APC
Мультимодный: Беж
Ботинки 8 волокон: Серый цвет
12 волокна: Черный
24 волокна: Красный		 8/12/24 волокон: Черный Одиночный режим: Синь UPC, зеленый цвет APC мультимодный: Беж











Конструкция Описание
Длина волны (nm) Одиночный режим: 1310/1550 мультимодный: 850/1300
Дальность передачи OM4: 150m на 40/100G, 400m на 10G OM3: 100m на 40/100G, 300m на 10G
Соединитель MTP®/MPO
Режим волокна Одиночный режим Мультимодный
Амортизация (dB/km) ≤0.32 на 1310nm ≤2.3 на 850nm
≤0.18 на 1550nm ≤0.6 на 1300nm
Вносимая потеря (dB) ≤0.35 ≤0.35
Потеря возвращения (dB) APC: ≥60, UPC: ≥50 UPC: ≥20
　 　
Соединитель LC/SC/FC/ST
Режим волокна Одиночный режим Мультимодный
Вносимая потеря (dB) APC: ≤0.3, UPC: ≤0.2 UPC: ≤0.2
Потеря возвращения (dB) APC: ≥60, UPC: ≥50 UPC: ≥30









Физические свойства Описание
Диаметр кабеля * 3.0mm
Нога проламывания Дуплекс: 2.0mm, симплекс: 0.9/2.0mm
Длина проламывания 0.3/0.5m
Минимальный радиус загиба Одиночный режим: 10.0mm, мультимодный: 7.5mm
Рабочая температура -10°C к +70°C
Температура хранения -40°C к +85°C








тег:

гибкий провод стекловолокна 8 ядров,

гибкий провод стекловолокна 1300nm,

гибкий провод стекловолокна 850nm
