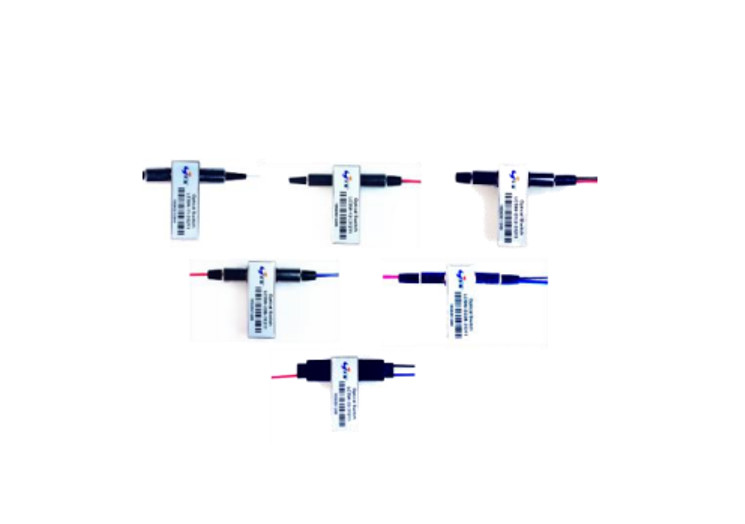

стекловолокно 1330nm переключает низкую вносимую потерю мини 1x4

1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
1330nm Optical Fiber Switches Low Insertion Loss Mini 1x4
Основная информация
Место происхождения: Китай
Фирменное наименование: Wuhan Etern Optoelectronics
Сертификация: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Номер модели: Переключатель мини 1X4 ETERN Волокн-оптически, 1X8
Цена: Negotiable
Условия оплаты: L/C
Лучшая цена Контакт
Подробная информация
Особенность: Мини размер и короткое время переключателя Качество: Низкие вносимая потеря и помеха
Представление: Широкий диапазон длины волны деятельности Применение: Монитор сети/удаленное testingsystem волокна,
Тип: Мини 1x4 Работая длина волны: 1330nm
Высокий свет:

переключатели стекловолокна 1330nm

,

низкие переключатели стекловолокна вносимой потери

,

Мини оптически переключатель 1x4

Характер продукции

Переключатель мини 1X4 стекловолокна, 1X8-- Мини размер, короткое время переключателя и низкая вносимая потеря



Переключатели ETERN волоконнооптические конструированы основанный на принципе рефракции оптически который уменьшает чувствительность положения двигающей части. Оно featuresexcellent механическое и оптически представление и унифицировать различную конфигурацию переключателя мини 1x4 и мини 1x8 на такой же компактный пакет. Продукты Telcordia GR-1073-CORE квалифицировали, и жалоба RoHS.



Особенности Применения
Мини размер Система монитора сети
Короткое время переключателя Система удаленного волокна испытывая
Низкие вносимая потеря & перекрестные помехи Модуль & системная интеграция
Широкий работая диапазон длины волны Инструментирование



Спецификация представления

Параметр Блоки Однорежимный
Работая длина волны nm 1290~1330 и/или 1525~1610
Ввод Loss1 1x4 dB ≤ 1,0
1x8 ≤ 1,2
Возвращение Loss1 dB ≥ 45
Потеря поляризации зависимая dB ≤ 0,1
Потеря длины волны зависимая dB ≤ 0,2
Помеха dB ≥ 60
Повторимость dB ≤ ±0.05
Время переключателя госпожа ≤ 15
Стойкость времена ≥ 107
Напряжение тока переключателя VDC 2.7~3.3 или 4.5~5.5
Течение переключателя Запирать на задвижку мамы 54~66@3V управляя или управлять 36~44@5V
Регуляция силы mW ≤ 500
Рабочая температура °C -5~+65
Влажность деятельности %RH 5~95
Температура хранения °C -40~+85
Влажность хранения %RH 5~95
Тип волокна   Волокно Corning SMF-28e
Тип отрезка провода   трубка 900mm свободная
Размер пакета mm 55.0L x 44.0W x 11.9H

Примечание: 1. измеренный без соединителей; IL будет 0.3dB хуже и RL будет 5dB понизить с соединителями



стекловолокно 1330nm переключает низкую вносимую потерю мини 1x4 0



Электрическое определение штырей

Мини переключатель 1x4 Входной сигнал контроля Выход состояния Общий входной сигнал
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ GND GND GND V+ GND
Com-P2 0V V+ V+ 0V 0V V+ X X GND V+ GND GND V+ GND
Com-P3 0V V+ 0V V+ V+ 0V X X GND GND V+ GND V+ GND
Com-P4 0V V+ 0V V+ 0V V+ X X GND GND GND GND V+ GND
Мини переключатель 1x8 Входной сигнал контроля Выход состояния Общий входной сигнал
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ GND
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ GND GND GND V+ GND
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ GND V+ GND GND V+ GND
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ GND GND V+ GND V+ GND
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ GND GND GND GND V+ GND
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ GND GND V+ V+ GND
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V GND V+ GND V+ V+ GND
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V GND GND V+ V+ V+ GND
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V GND GND GND V+ V+ GND



Диаграмма функции

стекловолокно 1330nm переключает низкую вносимую потерю мини 1x4 1стекловолокно 1330nm переключает низкую вносимую потерю мини 1x4 2
