Кабель 13.10mm 34.00mm железнодорожной связи поезда радио пропускающий влагу

Кабель 13.10mm 34.00mm железнодорожной связи поезда радио пропускающий влагу

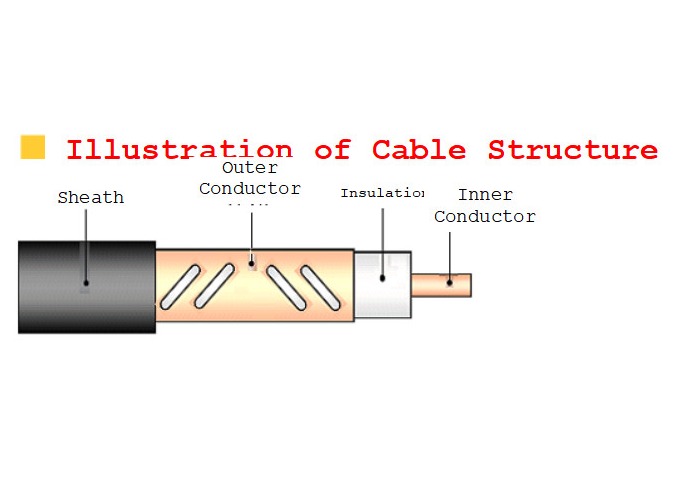

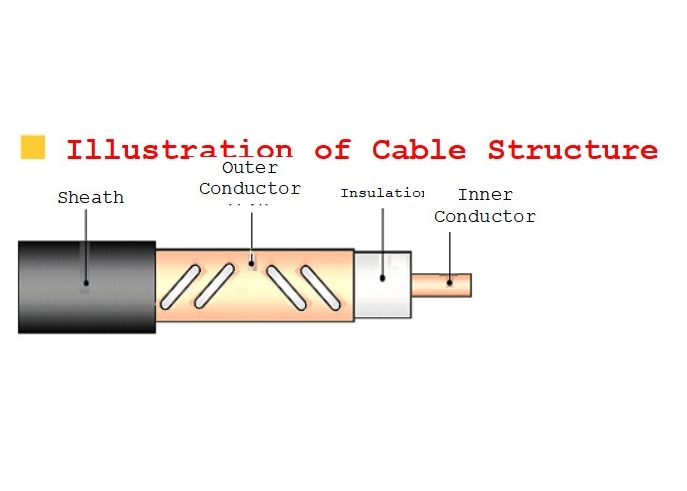

• Структурные параметры

  Модель продукта		Внутренний проводник		Изоляция	Наружный проводник		Наружная оболочка
  		Материал	Диаметр		Материал	Диаметр	Материал	Диаметр
  WDZ-SLYWY-50-32	Ⅰ48	Ровная медная трубка	13.10mm	Физическ-пенят изоляция полиэтилена	В оболочке продольное края посадки прокладки меди пробитого отверстия	34.00mm	Пламя низкого дыма свободное от галоид - retardant полиолефин	38.00mm
  	Ⅰ47
  	Ⅰ46

• Структурные параметры
• Механические & экологические свойства

  Модель продукта		Минимальный радиус загиба на одиночное время	Минимальный радиус загиба на множественные времена (15 раз)	Максимальное растяжимое сопротивление	Температура установки	Работая температура
  WDZ-SLYWY-50-32	Ⅰ48	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  	Ⅰ47
  	Ⅰ46


• Электрические свойства

  Модель продукта		WDZ-SLYWY-50-32
  		Ⅰ48	Ⅰ47	Ⅰ46
  Средний характеристический импеданс (Ω)		50±2
  Диэлектрическая прочность (v, DC, 1min)		10000
  Минимальное сопротивление изоляции (MΩ·km)		10000
  Испытание искры оболочки (v, AC, действующее значение)		10000
  Продольная амортизация dB/100m ±5%,℃ 20	455~461MHz	2,2	2,4	3,3
  	465~471MHz
  Соединяя потеря dB±5dB 95%, 2m	455~461MHz	83	73	63
  	465~471MHz
  Максимальное VSWR	455~461MHz	≤1.30
  	465~471MHz	≤1.30
