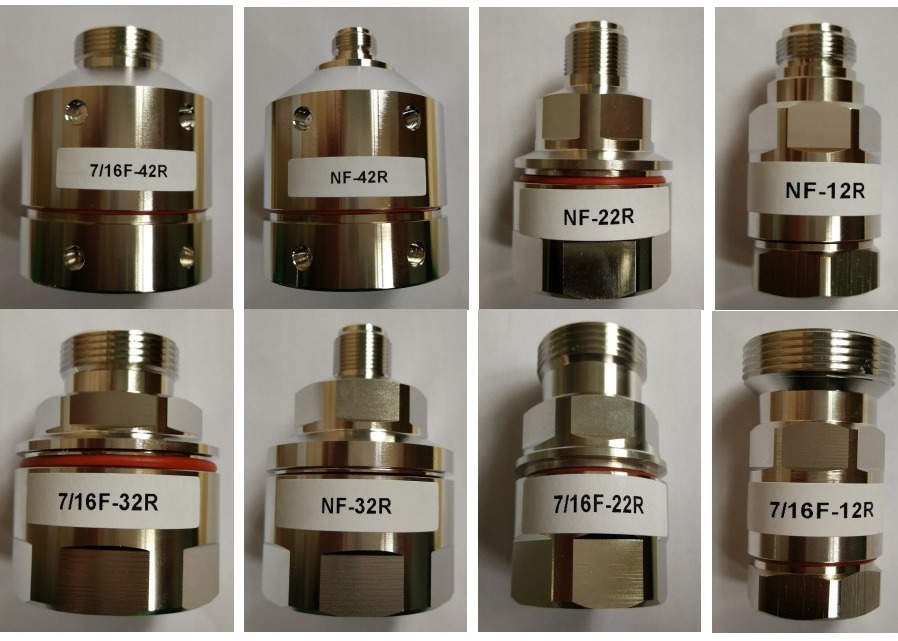

50 RF омов соединителя низкого VSWR радиочастоты для мобильной телефонной связи

50 RF омов соединителя низкого VSWR радиочастоты для мобильной телефонной связи

тип соединитель n коаксиала
коаксиловый разъем шума

Снабженные стандарты

Коаксиловые разъемы радиочастоты 50Ω YD/T 1967-2018 для мобильной телефонной связи

Соединители радиочастоты GB/T 11313.1-2013. Часть 1: Родовая спецификация. Общие требования и измеряя методы

Соединители радиочастоты GB/T 11313.4-2007. Часть 4: Коаксиловые разъемы R.F. с внутренним диаметром наружного проводника 16mm (0,63 внутри) с соединением винта - омами характеристического импеданса 50 (типом 7-16)

Соединители радиочастоты GB/T 11313.16-2015. Часть 16: Коаксиловые разъемы R.F. с внутренним диаметром наружного проводника 7mm (0.276in) с соединением винта - характеристическим импедансом 50Ω (75Ω) (типом n)

Характеристики продукта

Низкое VSWR, низкая вносимая потеря и низкая интермодуляция;

Легкость установки, хорошая герметизирующ представление и высокую ранг защиты;

Главным образом использованный для электрического и механического соединения радиочастоты и пропускающих влагу коаксиальных кабелей.

Технические параметры

• Тип продукта		Тип n	Тип DIN
  Структурные параметры
  Центровой контакт	Центральный штырь	Серебр-покрытая латунь	Серебр-покрытая латунь
  	Централь поднимает домкратом	Серебряная покрытая бронза олова	Серебряная покрытая бронза олова
  Изолятор		PTFE	PTFE
  Раковина		латунь покрытая Три-сплавом	латунь покрытая Три-сплавом
  Герметизируя часть		Силиконовая резина	Силиконовая резина
  Электрические свойства
  Характеристический импеданс		50Ω	50Ω
  Вносимая потеря	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Контактное сопротивление	Внутренний проводник	≤0.80mΩ	≤0.40mΩ
  	Наружный проводник	≤0.25mΩ	≤0.20mΩ
  Сопротивление изоляции		≥5000mΩ	≥10000mΩ
  Выдерживая напряжение тока (минимум)		2.5KV	4.0KV
  Напряжение тока деятельности (максимум)		1.4KV	2.7KV
  интермодуляция Трех-заказа (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Механические свойства
  Сила удерживания датчика теста		≥0.56N	≥6N
  Соединяя вращающий момент	Нормальный вращающий момент	0.7~1.1Nm	20~28Nm
  	Выдерживать вращающий момент	≥1.7Nm	≥30Nm
  Механическая выносливость		500 раз	500 раз
  Температура окружающей среды		-65~+160℃	-65~+160℃
