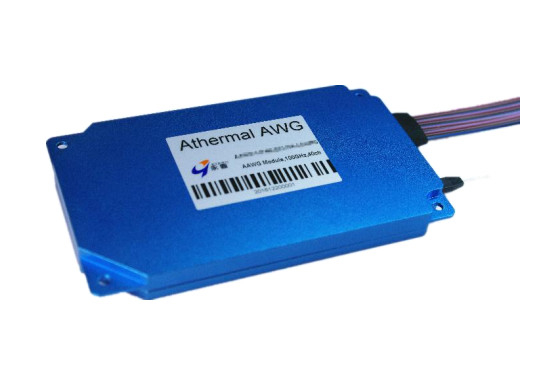

мультиплексор 48CH Wdm волокна 150GHz одел решетки волновода

150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
Основная информация
Место происхождения: Китай
Фирменное наименование: Wuhan ETERN Optoelectronics
Сертификация: GR-1221-CORE,GR-1209-CORE ,RoHS
Номер модели: AAWG
Количество мин заказа: 2PCS
Цена: Negotiable
Упаковывая детали: Коробка
Условия оплаты: T/T
Поставка способности: 150k направляется в месяц
Лучшая цена Контакт
Подробная информация
Рабочая температура: -5 к +65℃ Цвет: Черная белая синь
Применение: Сеть предприятий, сеть кампуса Вносимая потеря (типичная): 5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB
Дистанционирование канала: 100GHz, 200GHz, 150GHz Каналы: 48CH
Высокий свет:

мультиплексор wdm волокна 6.0dB

,

мультиплексор wdm волокна 150GHz

,

48CH одело решетки волновода

Характер продукции

150GHZ РАЗМЕЧАЯ ГАУССОВЫЙ МУЛЬТИПЛЕКСОР/ДЕМУЛЬТИПЛЕКСОР AAWG C-T



мультиплексор 48CH Wdm волокна 150GHz одел решетки волновода



Особенности:



1. Athermal дизайн над температурной амплитудой рабочей температуры

2. Компактный размер

3. Высокие стабильность и надежность

4. Низкая вносимая потеря, высокая изоляция



Применения:



1. Передача WDM

2. Сеть метро и долгого пути



Спецификация представления:



Параметр Блоки Значение
Каналы   16
Дистанционирование канала GHz 150
Passband ссылки GHz ±6.25
Точность длины волны после полудня ±50
Вносимая потеря1 Тип. dB 5,0
Максимальный. 6,0
Единообразие вносимой потери dB ≤1.5
Потеря поляризации зависимая (PDL) dB ≤0.5
ширина полосы частот 1dB nm ≥0.13
ширина полосы частот 3dB nm ≥0.19
Изоляция смежного канала dB ≥24
Несмежная изоляция канала dB ≥28
Полная помеха dB ≥21
Потеря возвращения dB ≥42
Хроматичное рассеивание (CD) ps/nm -30 | +30
Рассеивание режима поляризации (PMD) ps ≤1.0
Рабочая температура ℃ -5 до +65
Температура хранения ℃ -40 до +85

Примечание: 1. Testred с соединителями.



мультиплексор 48CH Wdm волокна 150GHz одел решетки волновода 0



Механические размеры (блок: mm):



мультиплексор 48CH Wdm волокна 150GHz одел решетки волновода 1

Упорядочение информации:





Athermal AWG Дистанционирование Тип Номер Ch Начатый Ch Длина волокна Соединитель Применение Пакет
Общее Лента Разветвитель
AAWG 15=150GHZ F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
  　 40=40ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux & Demux
　 　 44=44ch   15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　
