Главная страница > Продукция> Мультиплексор AWG> Мини размер AAWG 100GHz размечая плоский верхний демультиплексор мультиплексора

Мини размер AAWG 100GHz размечая плоский верхний демультиплексор мультиплексора

Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer Mini Size AAWG 100GHz Spacing Flat Top Multiplexer Demultiplexer
Основная информация
Место происхождения: Китай
Фирменное наименование: Wuhan ETERN Optoelectronics
Сертификация: RoHS; GR-1221-CORE
Номер модели: AAWG-1F36-C20-0302024-MDM
Количество мин заказа: 2pcs
Цена: Negotiable
Упаковывая детали: индивидуальный пакет
Условия оплаты: T/T
Поставка способности: 50k в месяц
Лучшая цена Контакт
Подробная информация
Дистанционирование канала: 100Ghz Но. каналов: 16/32/40/44/48
Тип: Плоская вершина Вносимая потеря: 5.0dB (тип.)/5.5dB (максимальное)
PDL: ≤0.5dB PMD: ≤0.5ps
ширина полосы частот 1dB: ≥0.4nm ширина полосы частот 3dB: ≥0.6nm
Высокий свет:

Плоский верхний демультиплексор мультиплексора

,

Мультиплексор AAWG

,

100GHz размечая плоский верхний мультиплексор

Характер продукции

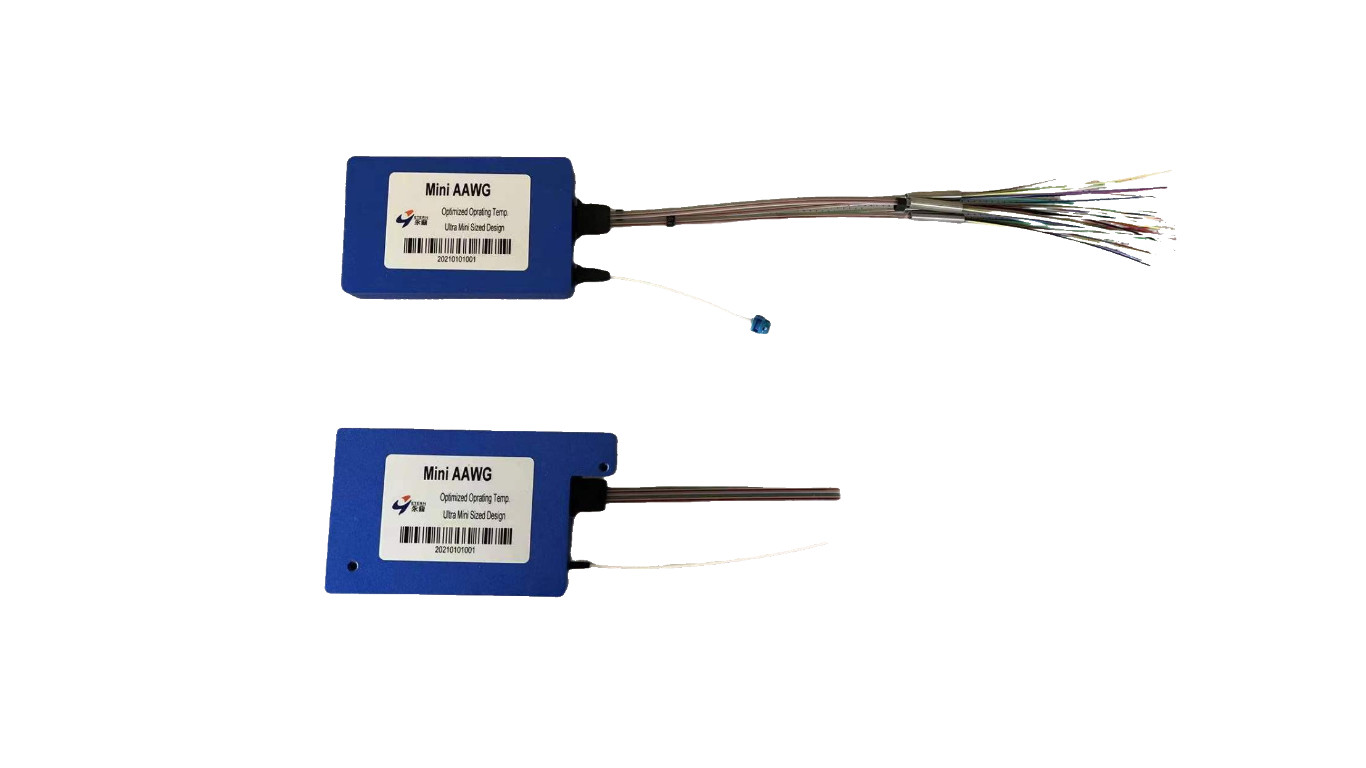

Мини размер AAWG, 100GHz размечая, с плоской вершиной мультиплексор/демультиплексор

Спецификации (PN: AAWG-1F36-C20-0302024-MDM)



Параметры Блок Значение
Номер канала   36
Дистанционирование канала GHz 100
Разбивочная длина волны nm 1538,186 | 1561,419
Частота канала THz 192,0 ~195,5
Passband ссылки nm ±0.1
Вносимая потеря dB ≤5.5
Единообразие вносимой потери dB ≤1.5
Пульсация Passband dB ≤0.5
Ширина полосы частот @1dB nm ≥ 0,4
@3dB ≥ 0,6
Изоляция Смежные каналы dB ≥25
Несмежные каналы ≥30
Полная помеха dB ≥21
PDL dB ≤0.5
PMD ps ≤0.5
Потеря возвращения dB ≥40
Хроматичное рассеивание ps/nm ±20
Рабочая температура ℃ -5 до +65
Температура хранения ℃ -40 до +85


Список канала

Канал Частота (THz) Длина волны (nm)
C20 192 1561,419
C21 192,1 1560,606
C22 192,2 1559,794
C23 192,3 1558,983
C24 192,4 1558,173
C25 192,5 1557,363
C26 192,6 1556,555
C27 192,7 1555,747
C28 192,8 1554,940
C29 192,9 1554,134
C30 193 1553,329
C31 193,1 1552,524
C32 193,2 1551,721
C33 193,3 1550,918
C34 193,4 1550,116
C35 193,5 1549,315
C36 193,6 1548,515
C37 193,7 1547,715
C38 193,8 1546,917
C39 193,9 1546,119
C40 194 1545,322
C41 194,1 1544,526
C42 194,2 1543,730
C43 194,3 1542,936
C44 194,4 1542,142
C45 194,5 1541,349
C46 194,6 1540,557
C47 194,7 1539,766
C48 194,8 1538,976
C49 194,9 1538,186
C50 195 1537,397
C51 195,1 1536,609
C52 195,2 1535,822
C53 195,3 1535,036
C54 195,4 1534,250
C55 195,5 1533,465



Тип отрезка провода и соединителя/длина

Параметр Спецификации Блок
Тип волокна SMF-28e со свободным волокном трубки 600um (TBD)
Длина волокна Общее волокно 300 (TBD) mm
Волокно ленты 200 (TBD) mm
Разветвитель 200 (TBD) mm
Оптически переходники (весь порт) LC/UPC


Вычисляйте механические чертежи 1 (блок: mm)



Мини размер AAWG 100GHz размечая плоский верхний демультиплексор мультиплексора 0

Мини размер AAWG 100GHz размечая плоский верхний демультиплексор мультиплексора 1



Диаграмма 2 разветвитель (TBD)



Мини размер AAWG 100GHz размечая плоский верхний демультиплексор мультиплексора 2

ETERN одело решетку волновода (AWG) рентабельные, высокопроизводительные прибор DWDM Mux/Demux работая на дистанционировании канала 100GHz в c и l решетка ITU диапазона, без любого необходимо электропитания. Etern AAWG предлагает низкую вносимую потерю, превосходную изоляцию канала, легкость волокна регулируя, и долгосрочную надежность в компактном пакете. Продукты жалоба Telcordia квалифицированных GR-1221-CORE и GR-1209-CORE, и RoHS.
