изоляция PE мобильной телефонной связи кабелей 5G 9.00mm пропускающая влагу излучая кабель коаксиала

Пропускающий влагу кабель для мобильной телефонной связи 5G

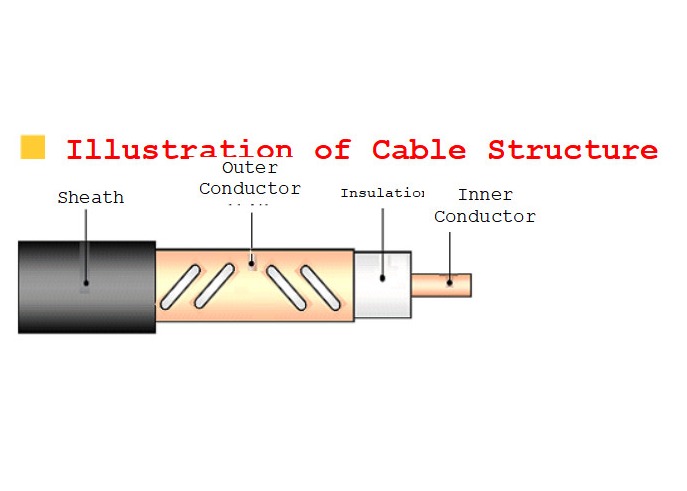

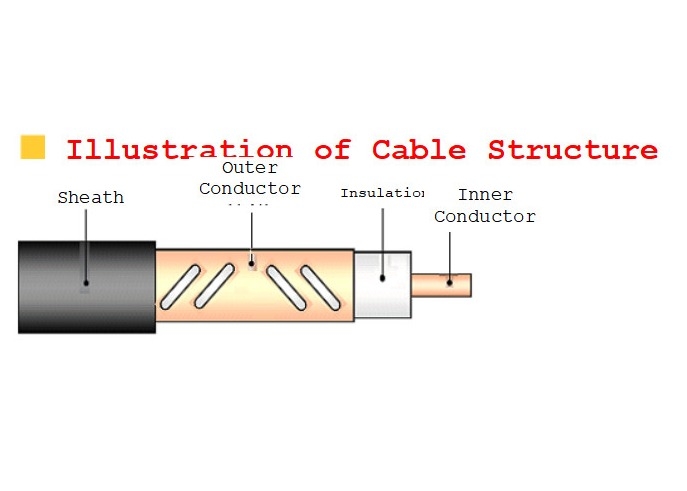

• Структурные параметры

  Модель продукта	Внутренний проводник		Изоляция	Наружный проводник		Наружная оболочка
  	Материал	Диаметр		Материал	Диаметр	Материал	Диаметр
  HLRCTCY (z) - 50-22G (7/8")	Ровная медная трубка	9.00mm	Физическ-пенят изоляция полиэтилена	В оболочке продольное края посадки прокладки меди пробитого отверстия	24.00mm	Черный полиэтилен или пламя низкого дыма свободное от галоид - retardant полиолефин	27.80mm
  HLRCTCY (z) - 50-32G (1-1/4")	Трубка спирали рифленая медная	13.90mm			34.00mm		38.00mm


• Механические & экологические свойства

  Модель продукта	Минимальный радиус загиба на одиночное время	Минимальный радиус загиба на множественные времена (15 раз)	Максимальное растяжимое сопротивление	Температура установки	Работая температура
  HLRCTCY (z) - 50-22G (7/8")	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (z) - 50-32G (1-1/4")	400mm	500mm	2000N


• Электрические свойства

  Модель продукта		HLRCTCY (z) - 50-22G (7/8")	HLRCTCY (z) - 50-32G (1-1/4")
  			1	2
  Средний характеристический импеданс (Ω)		50±2
  Тариф передачи		90%
  Емкость (pF/m)		76
  Диэлектрическая прочность (v, DC, 1min)		10000	10000
  Минимальное сопротивление изоляции (MΩ·km)		10000
  Испытание искры оболочки (v, AC, действующее значение)		8000	10000
  Продольная амортизация dB/100m ±5%,℃ 20	700MHz	3,8	2,5	—
  	800MHz	4,0	2,7	—
  	900MHz	4,2	3,1	—
  	1800MHz	6,6	4,5	4,8
  	1900MHz	6,8	4,8	5,1
  	2000MHz	7,1	5,3	5,5
  	2200MHz	7,8	5,6	5,9
  	2400MHz	8,5	6,1	6,3
  	2600MHz	9,3	6,6	6,8
  	2700MHz	10,0	6,9	7,1
  	3300MHz	12,2	8,8	9,0
  	3400MHz	13,6	9,1	9,4
  	3500MHz	14,3	10,1	10,5
  	3600MHz	15,1	10,8	11,2
  	3700MHz	15,9	12,1	12,5
  Соединяя потеря dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
